Het goede kiezen industriële titanium ronde schijf komt neer op drie kernbeslissingen: legeringskwaliteit, maattoleranties en oppervlakteafwerking . Als deze drie goed zijn, zal de schijf betrouwbaar presteren in de lucht- en ruimtevaart, medische, chemische of maritieme omgevingen. Als u ze verkeerd aanpakt, riskeert u voortijdige mislukkingen, afgekeurde onderdelen of verspild budget. Deze gids loodst kopers door elke kritische factor met specifieke gegevens, zodat u met vertrouwen een aankoop kunt doen.
De sterkte-gewichtsverhouding van titanium is ongeveer tweemaal zoveel als roestvrij staal met ongeveer 40% minder gewicht. De corrosieweerstand in zeewater, chloorrijke omgevingen en menselijke lichaamsvloeistoffen is ongeëvenaard door de meeste voorkomende metalen. Voor veeleisende industriële toepassingen rechtvaardigen deze eigenschappen een prijspremie die doorgaans hoog is 5–10× hoger dan 316L roestvrij staal per kilogram.
Ronde schijven worden specifiek gebruikt als klepzittingen, pompwaaiers, flensplaten, warmtewisselaarcomponenten, chirurgische implantaatplaten en schotfittingen voor de lucht- en ruimtevaart. De geometrie – vlak, rond en symmetrisch – maakt ze tot veelzijdige uitgangspunten voor CNC-bewerkingen.

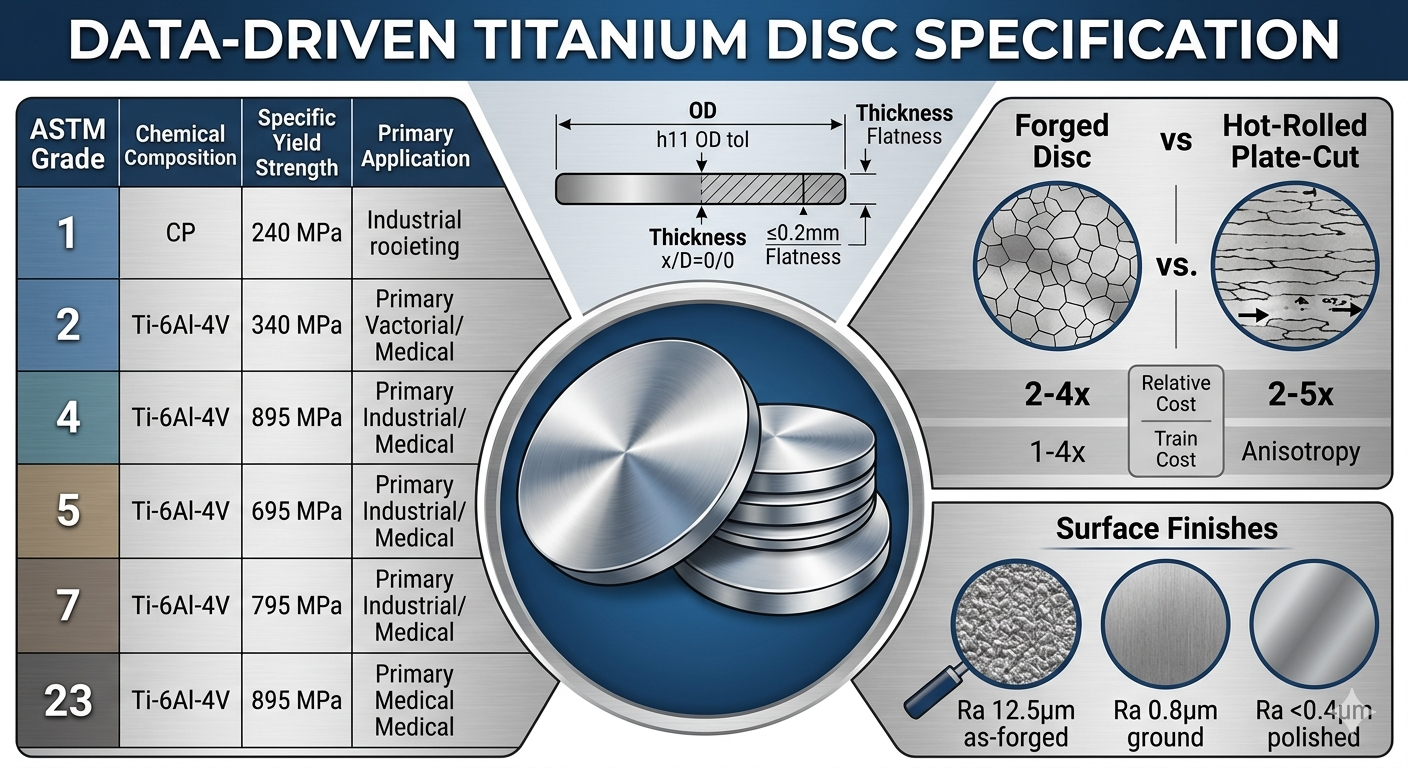

Titanium is geen enkel materiaal. Er zijn meer dan dertig door ASTM aangewezen kwaliteiten, maar de meeste industriële kopers werken binnen een korte lijst van zes. Het selecteren van het verkeerde cijfer is de duurste fout die u kunt maken.
| Graad 1 | Commercieel zuiver (CP) | 240 MPa min | Beste vervormbaarheid, hoogste corrosieweerstand | Chemische verwerking, warmtewisselaars |
| Graad 2 | Commercieel zuiver (CP) | 345 MPa min | Meest op voorraad, uitstekende lasbaarheid | Industriële leidingen, maritieme hardware |
| Graad 4 | Commercieel zuiver (CP) | 550 MPa min | Hoogste sterkte onder CP-kwaliteiten | Chirurgische implantaten, vliegtuigonderdelen |
| Graad 5 (Ti-6Al-4V) | Alfa-Beta-legering | 895 MPa min | Hoogste sterkte, uitstekende weerstand tegen vermoeidheid | Lucht- en ruimtevaart, autosport, constructie met hoge belasting |
| Graad 7 | CP Palladium | 345 MPa min | Superieure weerstand tegen reducerende zuren | Zwavelzuur/zoutzuuromgevingen |
| Graad 23 (Ti-6Al-4V ELI) | Alfa-Beta-legering | 828 MPa min | Extra lage interstitials voor biocompatibiliteit | Orthopedische implantaten, chirurgische apparaten |
Graad 2 is de standaard voor de meeste industriële kopers omdat het corrosieweerstand, bewerkbaarheid en beschikbaarheid in evenwicht brengt. Upgrade alleen naar klasse 5 als de structurele belasting dit vereist. Kies klasse 7 of klasse 12 als de omgeving reducerende zuren bevat die standaard CP-kwaliteiten zouden aantasten.
Een ronde titanium schijf heeft vier belangrijke afmetingen. Elk onderdeel moet duidelijk worden gespecificeerd in uw aankooporder om niet-overeenkomende onderdelen te voorkomen.
Standaard voorraadschijven zijn verkrijgbaar vanaf 10 mm tot 1.000 mm buitendiameter , hoewel de meeste magazijnvoorraden tussen 50 mm en 500 mm liggen. Voor buitendiameters boven 600 mm kunt u een levertijd van 8 tot 14 weken op maat verwachten. Specificeer tolerantieklasse: h11 (±0,1–0,4 mm) voor algemeen industrieel gebruik, of h8/h9 voor nauwkeurig passende montages.
Schijven variëren doorgaans van 1 mm tot 150 mm dik . Onder de 3 mm wordt de vlakheid van cruciaal belang; kromtrekken tijdens warmwalsen kan parallelliteitsfouten veroorzaken van meer dan 0,5 mm per 100 mm, wat onaanvaardbaar is voor klep- of afdichtingstoepassingen. Specificeer een vlakheidstolerantie (bijvoorbeeld ≤0,2 mm totale indicatorslingering) op elke schijf dunner dan 5 mm.
Een verhouding lager dan 1:10 (dikte minder dan 10% van de diameter) wordt als een dunne schijf beschouwd en is gevoelig voor vervorming tijdens bewerking en warmtebehandeling. Als uw toepassing een verhouding van minder dan 1:15 vereist, vraag dan spanningsvrij gloeien aan als onderdeel van de leveringsvoorwaarde.
Voor roterende onderdelen zoals waaiers is de massatolerantie net zo belangrijk als de maattolerantie. Geef een maximale gewichtsafwijking op van ±0,5% als de schijf wordt gebruikt in een gebalanceerde roterende montage. Ongebalanceerde schijven in hogesnelheidstoepassingen kunnen trillingsfrequenties veroorzaken die lagers binnen duizenden bedrijfsuren beschadigen.
De manier waarop de schijf is gemaakt, heeft rechtstreeks invloed op de mechanische eigenschappen en interne integriteit ervan. Drie productieroutes domineren de markt:
Voor algemeen industrieel gebruik (flenzen, afstandhouders, niet-kritisch structureel gebruik) zijn plaatgesneden schijven kosteneffectief. Voor cyclisch belaste of veiligheidskritische onderdelen altijd gesmeed opgeven.
Oppervlakteafwerking heeft invloed op de afdichtingsprestaties, vermoeiingssterkte, biocompatibiliteit en stroomafwaartse bewerkingskosten. Leveranciers bieden een aantal standaardvoorwaarden:
Koop nooit industriële titaniumschijven zonder materiaaltestrapport (MTR). Een legitieme MTR documenteert de chemische samenstelling (voldoet aan ASTM B265, AMS 4928 of gelijkwaardig), mechanische testresultaten (vloeisterkte, UTS, rek), warmte-/lotnummer en de accreditatie van de fabriek (meestal ISO 17025 of NADCAP).
Voor specifieke gereguleerde industrieën zijn aanvullende certificeringen van toepassing:
Vraag volledige heat-traceerbaarheid aan. Een gerenommeerde leverancier kan elke schijf herleiden tot het oorspronkelijke smeltwarmtenummer bij de titaniumfabriek – cruciaal voor foutanalyses en wettelijke audits.

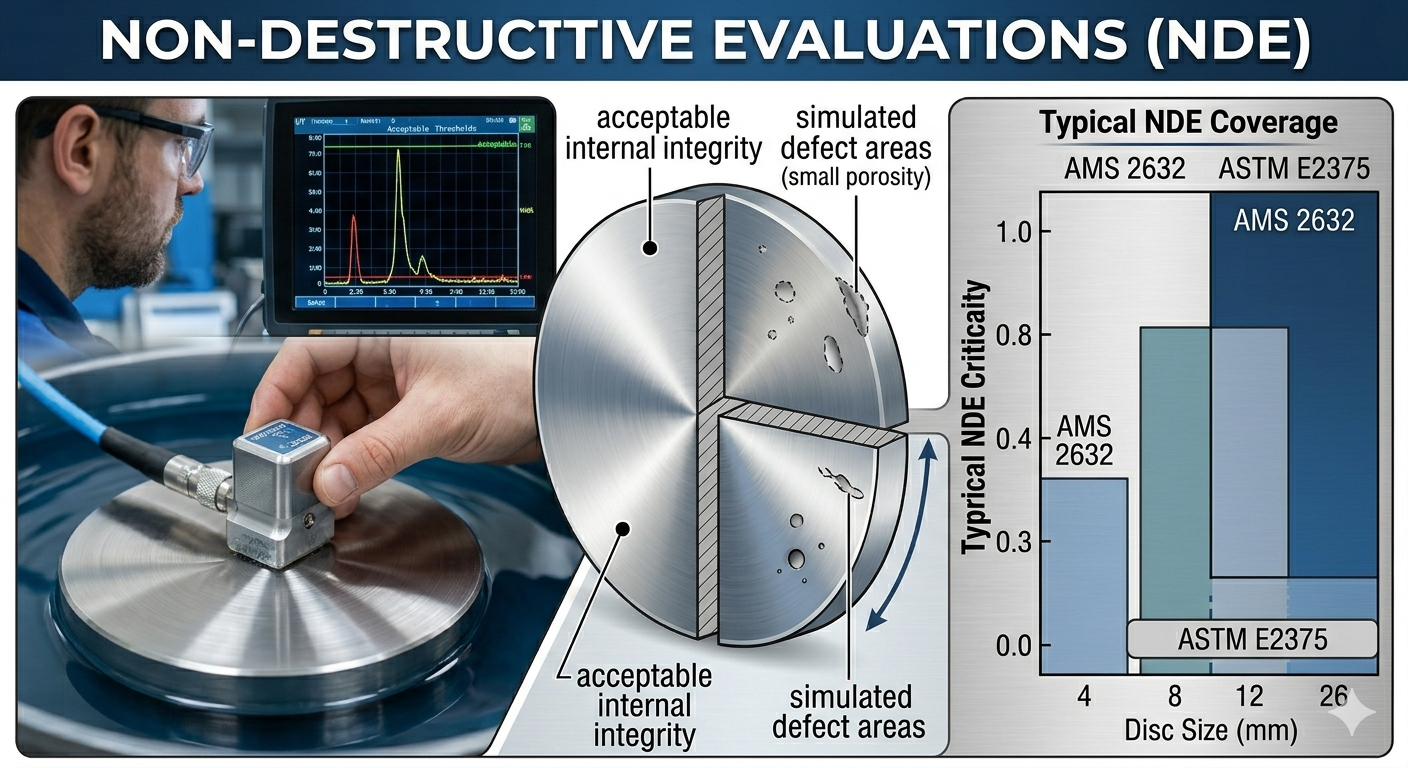

Interne defecten – porositeit, insluitsels, lamineringen – kunnen niet visueel worden gedetecteerd. Voor schijven die structurele belastingen kunnen dragen of die in kritische assemblages worden gebruikt, specificeert u BDE in uw inkooporder. Veel voorkomende methoden zijn onder meer:
Als praktische regel: vereisen LPI voor alle veiligheidskritische schijven en UT voor gesmede schijven met een dikte van meer dan 25 mm . Voor algemene industriële goederen onder matige belasting kan BDE worden weggelaten om de kosten onder controle te houden.
Waar u koopt, heeft invloed op de prijs, de doorlooptijd, de kwaliteit van de documentatie en het risico op namaak; dit zijn allemaal belangrijke problemen in de toeleveringsketen van titanium.
Rechtstreeks inkopen bij primaire producenten (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) biedt de beste traceerbaarheid en de laagste prijs per kilogram bij volume. Minimale bestelhoeveelheden beginnen doorgaans bij 500–2.000 kg , met een levertijd van 12–20 weken voor aangepaste afmetingen. Het beste voor langdurige programma's met een hoog volume.
AS9120B- of ISO 9001-gecertificeerde distributeurs beschikken over op maat gemaakte voorraad met volledige MTR-traceerbaarheid. Doorlooptijden zijn doorgaans 1–3 weken voor standaard kwaliteiten en maten. De prijspremie ten opzichte van direct afpersen bedraagt 15-40%, maar de minimale bestelhoeveelheden zijn veel lager (soms slechts één stuk). Dit is het juiste kanaal voor de meeste industriële kopers.
Onlinemarktplaatsen en spothandelaren kunnen aantrekkelijke prijzen bieden, maar brengen een verhoogd risico op namaak en verkeerde kwaliteit met zich mee. Uit een FAA-onderzoek uit 2019 zijn titaniumonderdelen met vervalste MTR’s in de toeleveringsketen van de lucht- en ruimtevaart gebleken – een probleem dat in de hele sector blijft bestaan. Koop nooit veiligheidskritische titaniumschijven van niet-geverifieerde spotleveranciers zonder onafhankelijke chemische verificatie (XRF- of OES-analyse).
De prijsstelling van titanium is volatiel en gebonden aan de prijzen van ruwe sponsen, energiekosten en vraagcycli in de ruimtevaart. De geschatte prijsklassen van distributeurs voor aandelenschijven (volgens recente marktgegevens) bieden echter nuttige benchmarks:
| Graad 2 CP | 100 mm × 10 mm | $ 18–$ 35 | In plaat gesneden, zoals gerold |
| Graad 2 CP | 300 mm × 20 mm | $ 160 - $ 280 | In plaat gesneden, zoals gerold |
| Graad 5 Ti-6Al-4V | 100 mm × 10 mm | $ 45 - $ 80 | Staafgesneden of plaatgesneden |
| Graad 5 Ti-6Al-4V | 200 mm × 30 mm | $ 350 - $ 600 | Gesmede schijf, AMS-gecertificeerd |
| Graad 23 ELI | 80 mm × 15 mm | $ 90 - $ 150 | Medische kwaliteit, ASTM F136 |
De grootste kostenposten naast grondstoffen zijn: BDE-vereisten (10–25%), nauwe toleranties (15–40%), vlakslijpen ($15–$100 per schijf) en certificeringsdocumentatie ($50–$200 per bestelling voor NADCAP/AS9100-papierwerk).
Gebruik deze checklist om te controleren of uw aankoopspecificatie compleet is voordat u een offerteaanvraag (RFQ) verzendt:
Een volledige offerteaanvraag die alle tien punten omvat, levert vergelijkbare offertes van meerdere leveranciers op en verkleint dramatisch het risico op het ontvangen van onderdelen die niet voldoen aan de inkomende inspectie.
