Titaniumstaaf – een flexibel en zeer sterk metaal voor uw behoeften

Waarom Titanium Bar beter presteert dan conventionele metalen

Titanium staaf levert een ongeëvenaarde sterkte-gewichtsverhouding – tot tweemaal die van 316L roestvrij staal – en is tegelijkertijd besten tegen corrosie in zeewater, chloor en lichaamsvloeistoffen. Of de toepassing een lucht- en ruimtevaartbevestigingsmiddel is waarvoor gecertificeerd is ASTM B348 , een orthopedisch implantaat beheerst door ASTM F136 en ISO5832-3 , of een diepzeeballasthuis geschikt voor een diepte van 6.000 m, biedt een titanium staaf de structurele integriteit die geen enkel ener commercieel levensvatbaar metaal kan evenaren bij een vergelijkbaar gewicht.

Deze gids presenteert mechanische gegevens, vergelijkingen per kwaliteit, branchespecifieke toepassingen, bewerkingsoverwegingen en antwoorden op de meest urgente inkoopvragen, zodat ingenieurs en kopers vanaf de eerste bestelling het juiste staafmateriaal kunnen specificeren.

Materiaalclassificatie en sleutelkwaliteiten

Titanium staafmateriaal is onderverdeeld in commercieel zuivere (CP) kwaliteiten en kwaliteiten van titaniumlegeringen . De vier CP-klassen (graad 1–4) verschillen alleen qua zuurstof- en ijzergehalte; legeringssoorten introduceren elementen zoals aluminium en vanadium om specifieke mechanische profielen te ontwikkelen.

Graad 1 – Maximale vervormbaarheid

Ultieme treksterkte (UTS): minimaal 240 MPa; Opbrengststerkte: minimaal 170 MPa; Dichtheid: 4,51 g/cm³. Graad 1 bar, beheerst door ASTM B348 Graad 1 , is de zachtste CP-kwaliteit. Het heeft de voorkeur voor buisplaten voor ontziltingsinstallaties, bekledingen voor chemische reactoren en architecturale bekleding waar koudvervormen vereist is.

Graad 2 – Werkpaard voor algemeen gebruik

UTS: minimaal 345 MPa; Opbrengststerkte: minimaal 275 MPa; Verlenging: minimaal 20%. De meest voorkomende CP-kwaliteit. Toepassingen zijn onder meer offshore onderzeese warmtewisselaars, scheepsschroefassen en elektrochemische verwerkingsapparatuur. ASTM B348 Graad 2 en ISO9001 fabriekscertificeringen zijn standaardvereisten.

Graad 4 – CP-titanium met de hoogste sterkte

UTS: minimaal 550 MPa; Opbrengststerkte: minimaal 483 MPa. Gebruikt in chirurgische implantaatcomponenten en hogedrukchemische leidingen waarbij legeringselementen moeten worden vermeden vanwege biocompatibiliteit of corrosieredenen.

Graad 5 (Ti-6Al-4V) – Gouden standaard voor ruimtevaart en medische zorg

UTS: minimaal 950 MPa; Opbrengststerkte: minimaal 880 MPa; Dichtheid: 4,43 g/cm³; Vermoeidheidslimiet (10⁷ cycli): ~620 MPa. De alfa-bèta-legering met 6% aluminium en 4% vanadium. Bestuurd door ASTM B348 Graad 5 voor industriële bar en AMS 4928 voor de lucht- en ruimtevaart. Het domineert het smeedwerk van turbinebladen, structurele frames van vliegtuigen, ophangarmen van racewagens en hoogcyclische orthopedische stuurpennen.

Graad 23 (Ti-6Al-4V ELI) – Verfijning van implantaatkwaliteit

UTS: minimaal 860 MPa; Opbrengststerkte: minimaal 795 MPa; Zuurstofgehalte ≤ 0,13 gew.%. Extra-Low Interstitial (ELI)-chemie vermindert zuurstof, stikstof en ijzer om de breuktaaiheid en weerstand tegen vermoeidheid in omgevingen met cyclische belasting te verbeteren. De verplichte norm voor dragende orthopedische implantaten: ASTM F136 en ISO5832-3 . Gebruikt in femurheupstelen, interbody-kooien voor de wervelkolom en tandabutmentstaven.

Graad 7 (Ti-0,2Pd) – Superieure chemische bestendigheid

Toevoeging van palladium (0,12–0,25%) verlaagt de corrosiesnelheid bij reducerende zuren zoals zoutzuur en zwavelzuur dramatisch. Bij voorkeur voor chemische procesapparatuur waarbij klasse 2 spleetcorrosie vertoont. Bestuurd door ASTM B348 Graad 7 .

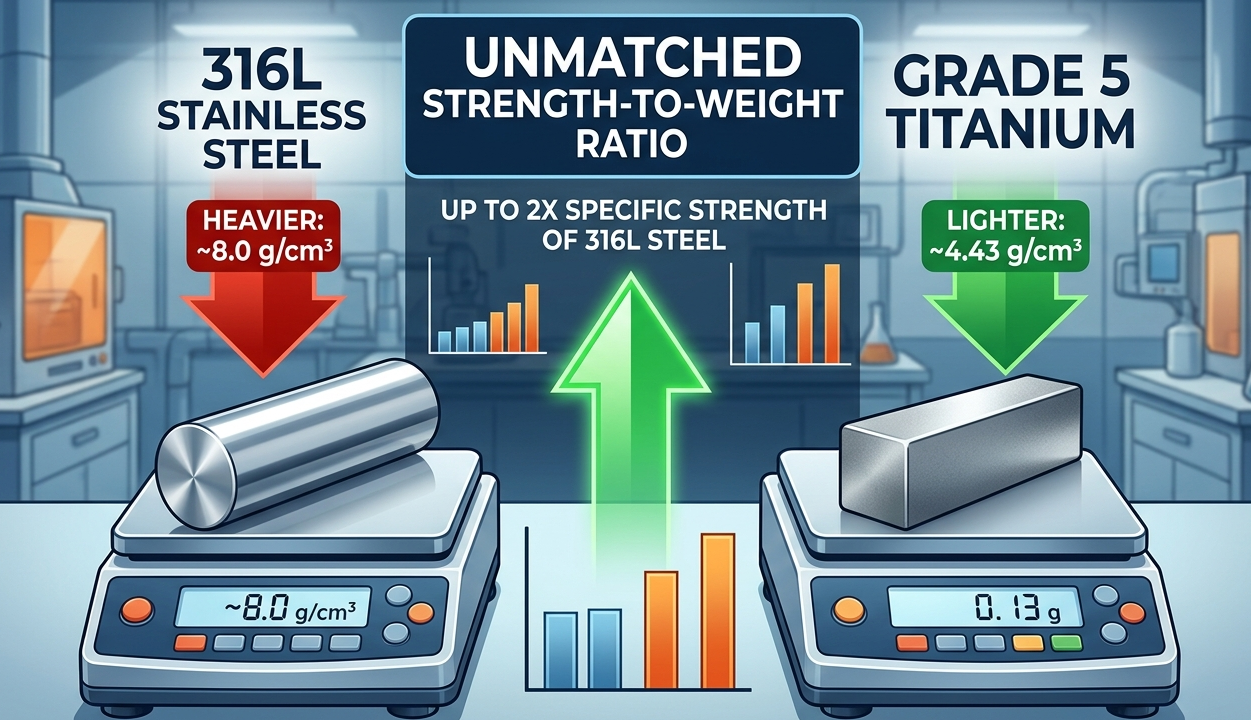

Mechanische prestatiegegevens: Titanium staaf vs. 316L roestvrij staal

De onderstaande tabel maakt directe substitutieanalyse mogelijk. Alle titaniumwaarden verwijzen naar gegloeide staaf volgens ASTM B348; 316L-waarden verwijzen naar ASTM A276 gegloeide staaf.

Belangrijkste afhaalmaaltijden: Graad 5 titanium staaf bereikt een specifieke sterkte die 3,5× hoger is dan die van 316L roestvrij staal terwijl het per volume-eenheid 45% minder weegt – een doorslaggevend voordeel voor gewichtskritische constructies.

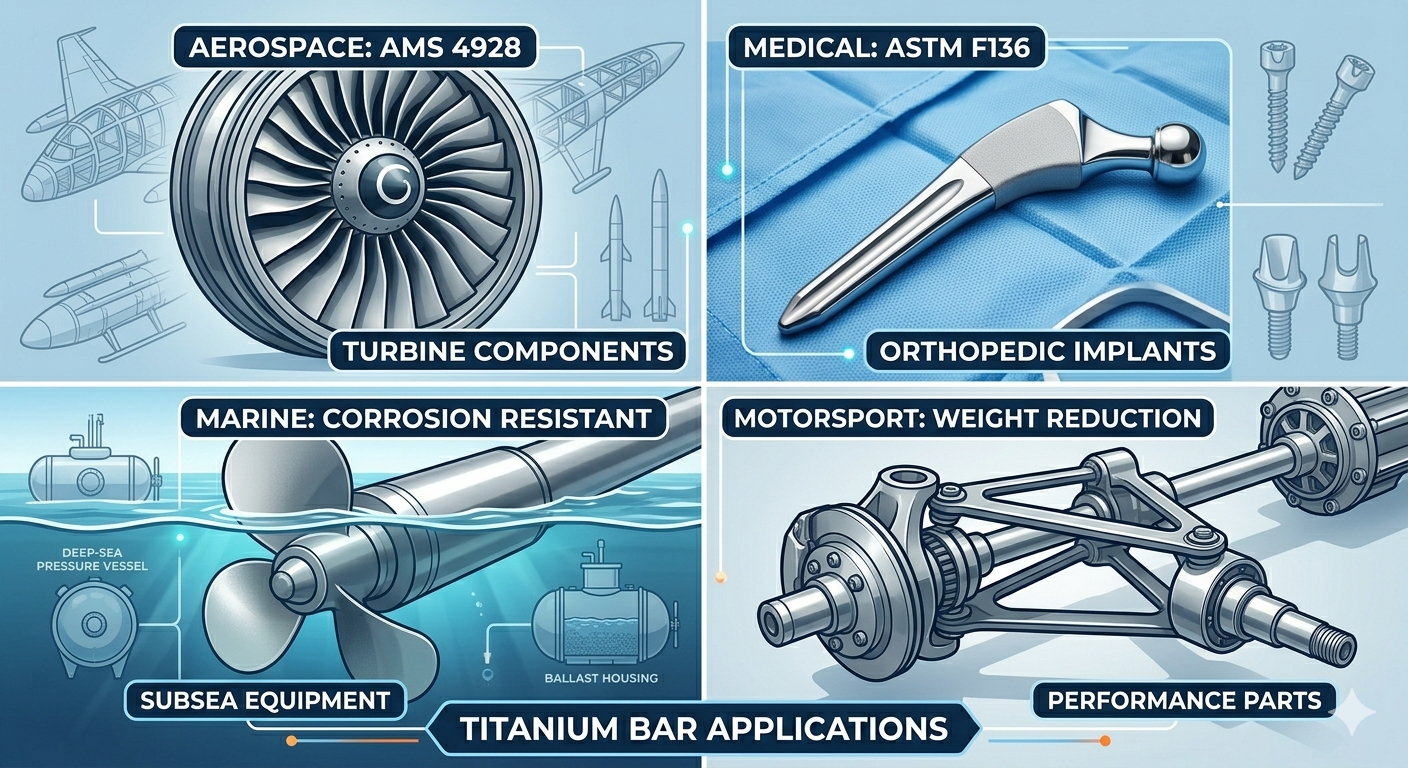

Industriespecifieke toepassingen en geldende normen

Lucht- en ruimtevaart en defensie

Titaniumstaven vormen ongeveer 15-20% van het structurele gewicht in commerciële vliegtuigen van de volgende generatie. Kritische toepassingen zijn onder meer:

• Bevestigingsmiddelen en bouten voor casco (Graad 5, AMS 4928 , NAS 1352-serie) - ter vervanging van stalen bouten met een derde van het gewicht
• Smeedstukken voor compressorschijven en turbine blade root bars ( AMS 4928 / AMS 4965 ) geclassificeerd tot 315 °C continu
• Hydraulische actuatorbehuizingen en landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Hypersonische raketcascostaven (graad 5 of bèta-C, ASTM B348 Graad 19 )

Medische en orthopedische implantaten

Het osseo-integratievermogen van titanium – de directe binding aan levend bot zonder grensvlak met vezelig weefsel – maakt het onvervangbaar in dragende implantaten. Klasse 23 bar ( ASTM F136, ISO5832-3 ) is gemandateerd voor:

• Femorale heupstelen en acetabular shell blanks — machined from 50–80 mm diameter bar
• Spinale pedikelschroeven en interbody cage frames — torque-critical thread roots require tight fatigue data
• Steunstaven voor tandheelkundige implantaten gefreesd door CAD/CAM-systemen — Graad 4 of Graad 23 per ISO10271
• Traumafixatieplaten en intramedullaire nagels — waar MRI-compatibiliteit (niet-ferromagnetisch) essentieel is

Maritieme en onderzeese techniek

De corrosiesnelheid van titaniumbars in zeewater is effectief 0,025 mm/jaar – versus 0,5–1,5 mm/jaar voor de 316L – waardoor onderhoudsvrije servicecycli van 25 jaar haalbaar zijn. Belangrijkste toepassingen:

• Trekstangen voor diepzeedrukvaten en ballasttanks geclassificeerd tot 600 bar (6.000 m diepte) met gebruik van klasse 5 bar per ASTM B348
• Smeedstukken voor schroefas voor marineschepen - Graad 2 biedt corrosie-immuniteit zonder opofferingsanodes
• Ontziltingsinstallatie warmtewisselaarbuisplaten in graad 2 per ASTM B348 en ASMESB-348
• Wortelbouten van getijdenturbinebladen en mooring anchor pins in Grade 5

Chemische verwerking en energie

In chlooralkalifabrieken en natchemische reactoren presteert titanium beter dan Hastelloy, tegen lagere kosten per volume-eenheid. Specifieke toepassingen zijn onder meer:

• Elektrolytische celelektrodesteunen — Graad 1 bar voor maximale geleidbaarheid en vervormbaarheid
• Salpeterzuur- en azijnzuurreactorschachten — Graad 2 bar, gebruikstemperatuur tot 250 °C
• Zoutzuur pompschachten — Graad 7 (Ti-0,2Pd, ASTM B348 Graad 7 ) waarbij spleetcorrosie door reducerend zuur de faalwijze is
• Bevestigingsmiddelen voor opslagcontainers voor kernafval — Kwaliteit 12 (Ti-0,3Mo-0,8Ni) voor gecombineerde sterkte en zuurbestendigheid

Motorsport en hoogwaardige auto-industrie

De Formule 1-regels staan titanium toe in ophangingsstijlen, versnellingsbakassen en wielbevestigingen, waarbij de gewichtsbesparing zich rechtstreeks vertaalt in de rondetijd. Graad 5 bar bewerkt tot AMS 4928 biedt een 40% gewichtsreductie ten opzichte van gelijkwaardige stalen componenten zonder verlies aan levensduur tegen vermoeiing bij de drempel van 10⁷-cycli.

Standaardafmetingen en inkoopspecificaties

Titanium staaf is verkrijgbaar in ronde, zeshoekige, vierkante en platte (rechthoekige) profielen. De volgende tabel geeft een overzicht van de standaardvoorraadafmetingen en de geldende specificaties.

Opties voor oppervlakteafwerking zijn onder meer: warmgewalst ontkalkt (HRD) , koudgetrokken blankgegloeid (CDBA) en centerloos geslepen (tolerantie ±0,05 mm). Lucht- en ruimtevaart- en medische toepassingen vereisen doorgaans een centerloos geslepen staaf met traceerbaarheid van het molencertificaat tot het warmtenummer.

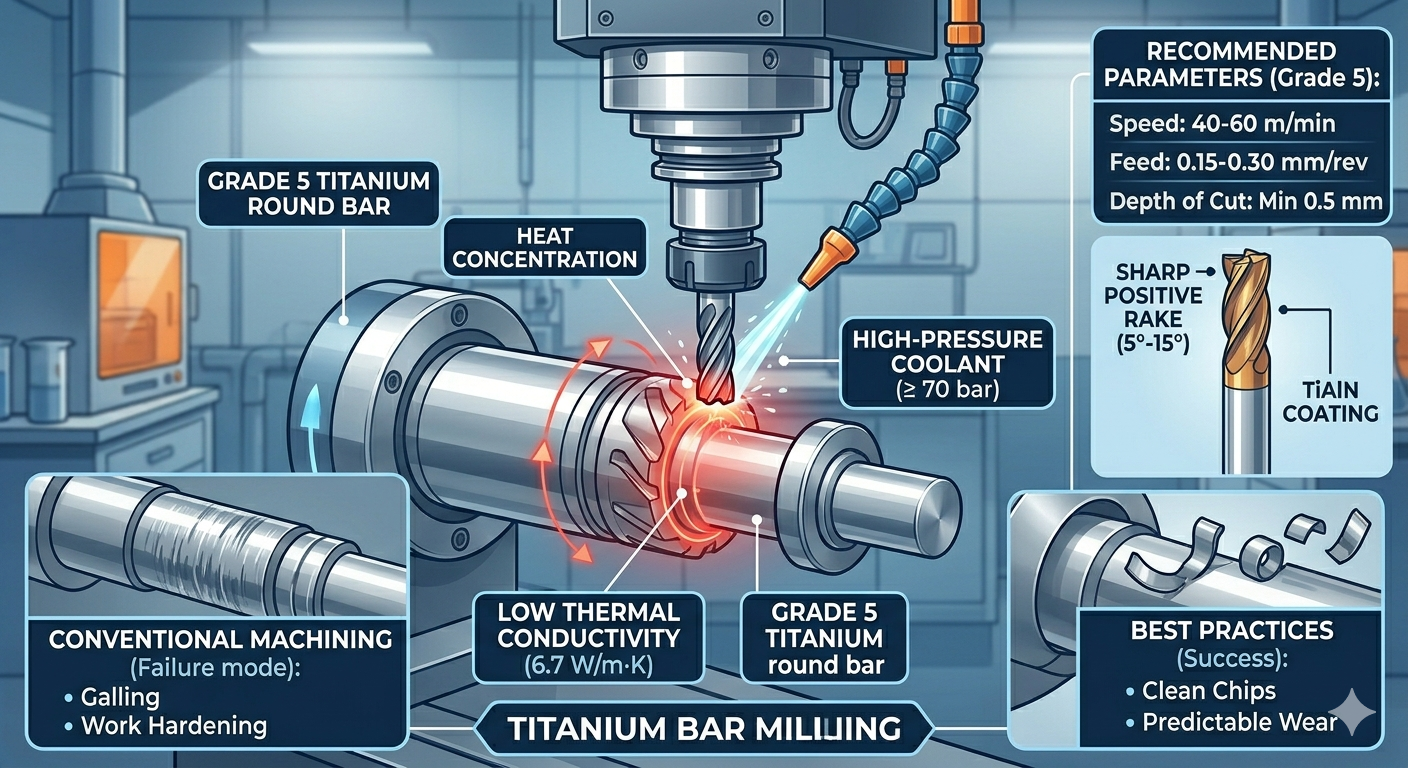

Bewerking van titaniumstaven: uitdagingen en beste praktijken

De lage thermische geleidbaarheid van titanium ( 6,7 W/m·K voor klasse 5 , versus 16,3 W/m·K voor 316L) zorgt ervoor dat de warmte zich concentreert op de snijkant in plaats van via de chip te verdwijnen. Zonder de juiste procesparameters resulteren snijkantsopbouw, werkharding en gereedschapvreten in snelle wisselplaatfouten en maatafkeuring.

Aanbevolen draaiparameters voor klasse 5 bar

• Snijsnelheid: 40–60 m/min (zonder hardmetaal of wisselplaat met TiAlN-coating, ISO K10–K20)
• Voedingssnelheid: 0,15–0,30 mm/omw om de spaanbreking te behouden en wrijving te voorkomen
• Snijdiepte: Minimaal 0,5 mm om onder de door het werk geharde laag van eerdere passages te snijden
• Koelvloeistof: Hogedrukkoelvloeistof van ≥ 70 bar gericht op de snijzone is verplicht
• Gereedschapsgeometrie: Scherpe positieve hellingshoek (5°–15°) om de snijkracht en warmteontwikkeling te minimaliseren

Opmerkingen over frezen en boren

Voor frezen van klasse 5 bar, meelopend frezen (conventioneel: vermeden) met 3-5-snijder vingerfrezen met TiAlN-coating bij een oppervlaktesnelheid van 60–80 m/min blijft de standtijd langer dan 30 minuten per snijkant. Voor boren is koelvloeistof door de spil nodig; boorcycli met 1× diameter boorgaten voorkomen spaanpakking en thermische vastlopen in diepe gaten.

CP-kwaliteiten (graad 1–2) worden ongeveer bewerkt 30% gemakkelijker dan klasse 5 vanwege de lagere sterkte, maar hun gomachtige karakter vereist nog steeds scherp gereedschap en positieve spaanbeheersing.

Kwaliteitsborging en certificeringsvereisten

Bij de aanschaf van titaniumstaven voor kritische toepassingen moet de volgende documentatieketen worden gespecificeerd om traceerbaarheid en naleving te garanderen:

1. Molentestcertificaat (MTC) volgens EN 10204 3.1 of 3.2 — door warmtegetal traceerbare chemische samenstelling en mechanische testresultaten
2. ASTM B348 of AMS 4928 conformiteitsverklaring — bevestiging van de conformiteit van de specificaties per toepasselijke kwaliteit
3. Ultrasoon onderzoek (UT) rapport — verplicht voor lucht- en ruimtevaartstaven > 50 mm diameter volgens AMS 2631 / ASTM E2375
4. Chemische analyse (OES of ICP) — verifiëren van het zuurstofgehalte voor klasse 23 ELI (≤ 0,13 gew.%) volgens ASTM F136
5. ISO9001:2015 / AS9100D Quality Management System certificate van de fabriek – vereist door de meeste Tier 1-OEM’s in de luchtvaart- en medische sector
6. REACH / RoHS-verklaring voor klasse 7 (het palladiumgehalte vereist openbaarmaking van conflictmineralen in de toeleveringsketens van de EU)

Gids voor cijferkeuze per toepassing

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen een titanium staaf van klasse 5 en graad 2, en hoe kies ik?

Graad 2 is commercieel zuiver titanium: geen legeringselementen, UTS 345 MPa , uitstekende corrosieweerstand en gemakkelijke koude vervormbaarheid. Het is de kosteneffectieve keuze voor chemische procesapparatuur, maritieme warmtewisselaars en medische instrumenten die geen structurele belastingen dragen. Graad 5 (Ti-6Al-4V) is een alfa-bèta-legering met UTS 950 MPa – bijna drie keer sterker – maar het kost 20-30% meer per kilogram en is aanzienlijk moeilijker te bewerken. Kies klasse 5 wanneer het onderdeel dragend is, vermoeidheidskritisch is of het gewicht moet worden geminimaliseerd. Kies klasse 2 als corrosiebestendigheid de belangrijkste drijfveer is en de mechanische belastingen laag zijn.

Vraag 2: Waarom is titaniumstaaf moeilijk te bewerken in vergelijking met roestvrij staal?

Drie eigenschappen samen maken titanium uitdagend: (1) Lage thermische geleidbaarheid (6,7 W/m·K) betekent dat de warmte niet door de spaan kan ontsnappen; deze hoopt zich op aan de punt van het gereedschap, waardoor de slijtage wordt versneld; (2) Hoge chemische reactiviteit bij verhoogde temperatuur zorgt ervoor dat titanium aan de snijkant vastlast (gallen), waardoor snijkantsopbouw ontstaat; (3) Werk verhardend —het oppervlak verhardt tijdens elke doorgang, dus de volgende doorgang moet onder die laag snijden. Correct beheer van de snijsnelheid (≤ 60 m/min), hogedrukkoelmiddel (≥ 70 bar), scherp gereedschap met positieve spaanhoek en een minimale snedediepte van 0,5 mm lossen alle drie de problemen op en zorgen voor een voorspelbare standtijd.

Vraag 3: Is een titaniumstaaf echt biocompatibel? Welke normen bevestigen dit?

Ja. Titanium vormt een stabiele, inerte TiO₂-oxidelaag die het vrijkomen van ionen in het weefsel voorkomt. Tientallen jaren van klinisch bewijs bevestigen een verwaarloosbare cytotoxiciteit en geen meldingen van systemische allergische reacties – in tegenstelling tot nikkelhoudende legeringen. Voor naleving van de regelgeving wordt de biocompatibiliteit bepaald door ISO 10993-1 (biologische evaluatie van medische hulpmiddelen) en ISO 10993-5 (testen op cytotoxiciteit). Conformiteit op materiaalniveau wordt bevestigd door ASTM F136 (Graad 23 voor implantaten) en ISO5832-3 . Merk op dat sommige patiënten gevoelig zijn voor vanadium; in die gevallen worden vanadiumvrije legeringen zoals Ti-6Al-7Nb (ISO 5832-11) worden in plaats daarvan gespecificeerd.

Vraag 4: Kan een titaniumstaaf worden gelast en welke voorzorgsmaatregelen zijn vereist?

Titanium staaf kan worden gelast met behulp van GTAW (TIG)-lassen met bijpassende lasdraad. De kritische vereiste is bescherming tegen inert gas : titanium absorbeert zuurstof, stikstof en waterstof boven 400 °C, waardoor verbrossing ontstaat. Dit vereist naloop- en tegengasschermen (99,999% argon), reinheid van het lasgebied (IPA-afvegen, geen vet) en strikte temperatuurcontrole tussen de passages onder de 150 °C. De laskwaliteit wordt geverifieerd per AWS D1.9 (structureel titanium) of ASME Sectie IX (drukapparatuur). Warmtebehandeling na het lassen (PWHT) bij 540–600 °C in vacuüm of argon wordt gebruikt om de restspanning in klasse 5-lassen te verlichten.

Vraag 5: Hoe verhoudt een titaniumstaaf zich tot aluminiumlegeringen wat betreft gewichtsbesparing in de ruimtevaart?

Aluminiumlegeringen (bijv. 7075-T6: UTS 572 MPa, dichtheid 2,81 g/cm³, specifieke sterkte ~204 MPa·cm³/g) komen qua specifieke sterkte bij kamertemperatuur overeen met klasse 5 titanium of overtreffen deze enigszins. Titanium blijft echter behouden volledige mechanische eigenschappen tot 315 °C waar aluminium scherp afbreekt boven 150 °C. Titanium biedt ook superieure corrosieweerstand zonder oppervlaktebehandeling en biedt een hogere vermoeidheidsdrempel. De technische keuze is: aluminium voor niet-thermische, kostengevoelige constructies; titanium voor toepassingen met hete secties, vermoeidheidskritieke of corrosieve omgevingen waarbij de massa ook beperkt is.
